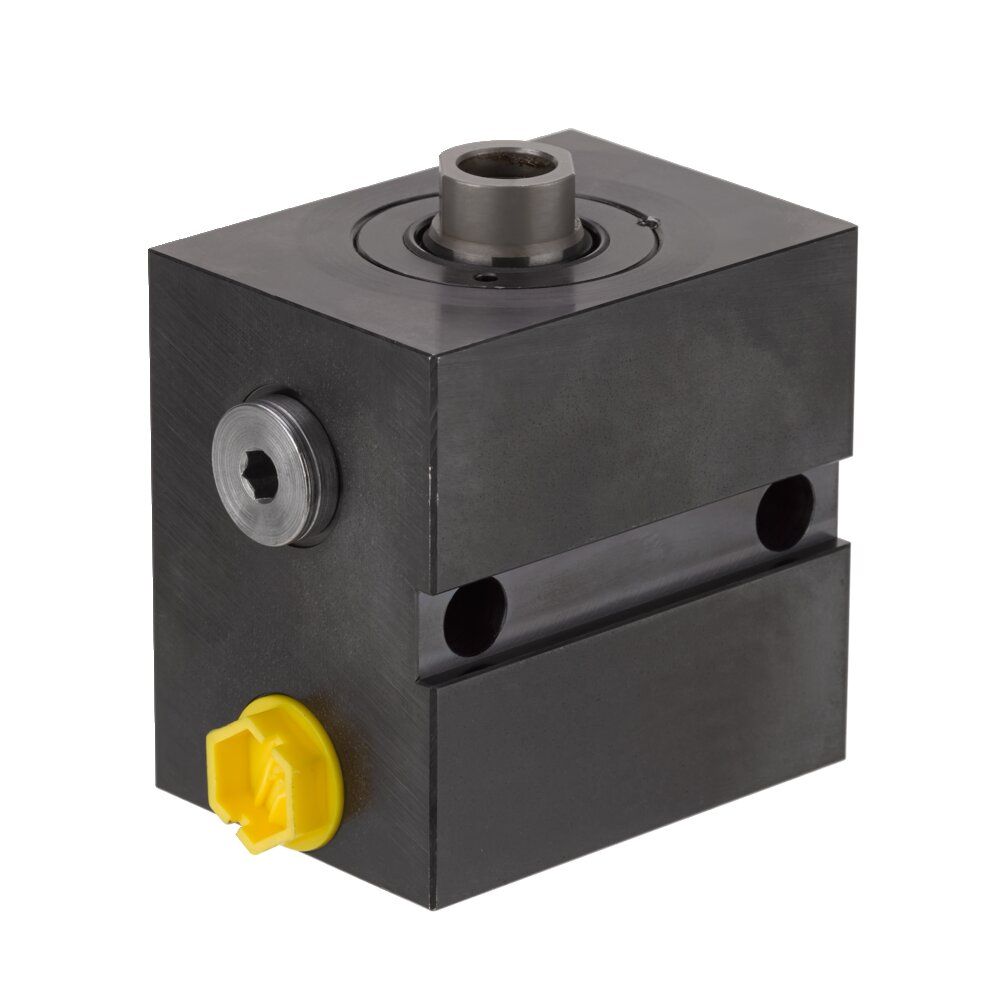

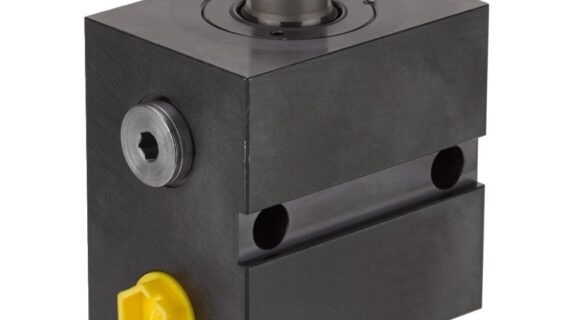

سیلندر بلوکی هیدرولیک AMF مدل 6926-20-003 از نوع Block Cylinder یا سیلندر بلوکی هیدرولیک است و برای ایجاد نیروی فشاری در فیکسچرها و تجهیزات کلمپینگ صنعتی مورد استفاده قرار میگیرد.
مدل 6926-20-003 یک سیلندر بلوکی هیدرولیک یکطرفه است و با روغن هیدرولیک کار میکند. ساختار بلوکی و سوراخهای نصب، امکان نصب آن را بهصورت مستقیم و یونیورسال روی فیکسچرها فراهم میکند.

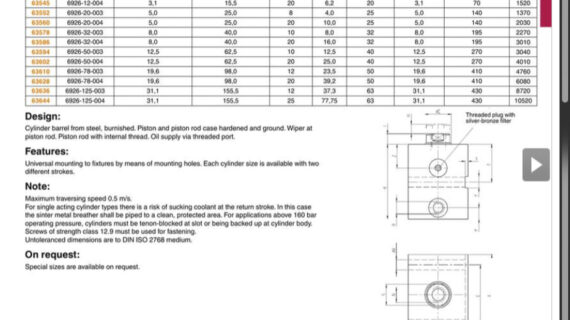

مشخصات فنی
نوع: Block Cylinder
عملکرد: یکطرفه (Single Acting)
بازگشت پیستون: فنری
حداکثر فشار کاری: 500 bar
نیروی فشاری در 100 بار: 5 kN
نیروی فشاری در 500 بار: 25 kN
کورس: 8 mm
قطر پیستون: 25 mm
نیروی فنر: حداقل 140 N
وزن: حدود 1370 g
کد سفارش AMF: 63552
کاربرد
این سیلندر برای ساخت فیکسچرها و سیستمهای کلمپ هیدرولیک مورد استفاده قرار میگیرد و برای ایجاد نیروی فشاری مستقیم روی قطعه مناسب است.
مزایا
تحمل فشار کاری بالا تا 500 بار
نیروی فشاری قابل توجه در ابعاد فشرده
بازگشت فنری
مناسب برای سیستمهای کلمپینگ صنعتی و اتوماسیون فیکسچر
طراحی مناسب برای استفاده مداوم در تجهیزات صنعتی
انتخاب نهایی سیلندر باید بر اساس نیروی موردنیاز، کورس و شرایط کاری فیکسچر انجام شود.
طراحی و ساختار (Design)
بدنه سیلندر از فولاد برنیششده (Burnished Steel) ساخته شده است.
پیستون و میله پیستون دارای سختکاری سطحی (Case Hardened) و سنگزنی دقیق (Ground) هستند.
در قسمت میله پیستون، وایپر (Wiper) برای جلوگیری از ورود آلودگی تعبیه شده است.
میله پیستون دارای رزوه داخلی (Internal Thread) است.
تأمین روغن هیدرولیک از طریق پورت رزوهدار (Threaded Port) انجام میشود.
ویژگیها (Features)
امکان نصب یونیورسال روی فیکسچرها و تجهیزات از طریق سوراخهای مخصوص نصب.
هر اندازه از این سیلندر در دو کورس متفاوت عرضه میشود.
نکات مهم (Note)
از آنجا که این مدل سیلندر یکطرفه (Single Acting) است، در هنگام حرکت برگشت پیستون احتمال مکش مایع خنککننده به داخل سیلندر وجود دارد. در چنین شرایطی، تنفسگاه فلزی زینترشده (Sinter Metal Breather) باید توسط لوله به محیطی تمیز و محافظتشده هدایت شود.
برای کاربردهایی با فشار کاری بالاتر از 160 bar، سیلندر باید در قسمت شیار خود بهصورت مناسب مهار و تکیهگاهگذاری (Tenon-Blocked) شود یا بدنه سیلندر از سمت پشت دارای تکیهگاه باشد.
پیچهای مورد استفاده برای نصب و تثبیت سیلندر باید دارای کلاس استحکام 12.9 باشند.
تمام تلرانسهای ابعادی که بهطور مشخص تعیین نشدهاند، مطابق با DIN ISO 2768 – کلاس متوسط (Medium) در نظر گرفته میشوند.
