Low Height Clamping Jaws, Model “Bulle”
فک کلمپ ارتفاع پایین AMF مدل 6490 (Bulle)
نوع محصول: فک کلمپ کششی از پایین / Pull-Down Clamping Jaw

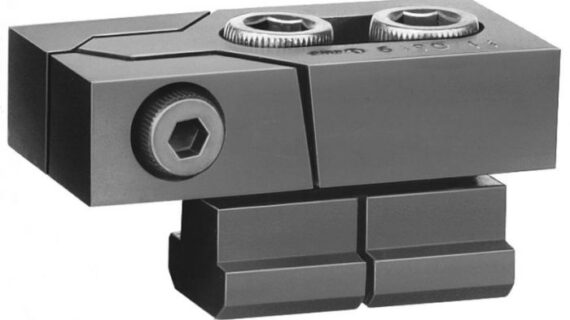

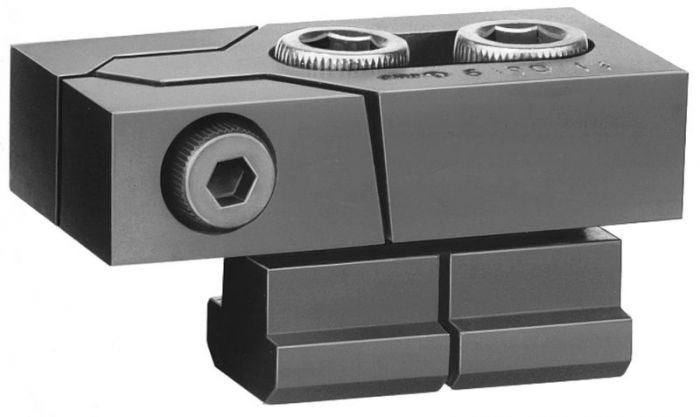

مدل 6490 Bulle یکی از اجزای کلمپینگ AMF برای مهار قطعات روی میز ماشین‌ابزار و فیکسچرها است. طراحی این فک به‌گونه‌ای است که علاوه بر اعمال نیروی عمودی برای نگه‌داشتن قطعه، نیروی کششی رو به پایین (Pull-Down) نیز ایجاد می‌کند. این ویژگی باعث می‌شود قطعه در هنگام کلمپ‌کردن به سطح تکیه‌گاه نیز فشرده شود.
طبق کاتالوگ AMF، فک‌های مدل 6490 از فولاد عملیات حرارتی‌شده (Tempered Steel) ساخته شده و سطح آنها بلوک‌اکسید مشکی / Black Oxide (Blued) شده است.
عملیات حرارتی، استحکام و مقاومت مناسب فک را برای استفاده در عملیات کلمپینگ فراهم می‌کند و پوشش Black Oxide نیز برای محافظت سطحی قطعه استفاده شده است.
طراحی گوه‌ای سطوح فک‌های 6490 به‌گونه‌ای است که با اعمال نیروی بستن، علاوه بر نیروی اصلی کلمپ F1، نیروی فشاری رو به پایین F2 نیز ایجاد می‌شود.
بنابراین قطعه‌کار فقط از طرف جانبی مهار نمی‌شود، بلکه به سمت سطح زیرین نیز کشیده و فشرده می‌شود. کاتالوگ AMF اشاره می‌کند که نیروی Pull-Down، یعنی F2، در صورت صاف بودن سطح قطعه‌کار حاصل می‌شود.
نیروهای F1 و F2 با انتخاب مناسب ابعاد پیچ و استفاده از حداکثر گشتاور مجاز پیچ‌های اتصال به دست می‌آیند.
فک کلمپ 6490 برای موارد زیر مناسب است:
یکی از مزایای مهم طراحی 6490 این است که با ایجاد نیروی Pull-Down، قطعه را همزمان به سمت تکیه‌گاه می‌فشارد.

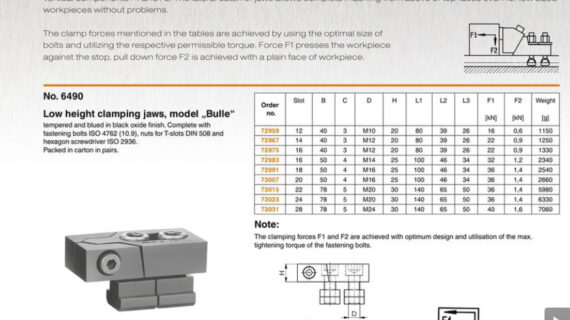

مدل 6490 در اندازه‌های مختلف برای شیارهای T متفاوت ارائه شده است. در کاتالوگ، نمونه‌هایی برای شیارهای 12، 14، 16، 18، 20، 22، 24، 28 و 30 میلی‌متر ارائه شده‌اند.
از آنجا که ابعاد و نیروی کلمپ با اندازه مدل ارتباط مستقیم دارد، انتخاب سایز مناسب باید بر اساس عرض شیار میز، ابعاد قطعه و نیروی موردنیاز انجام شود.
مدل 6490 طبق کاتالوگ به‌صورت جفت عرضه می‌شود و شامل متعلقات اتصال مربوطه است؛ از جمله پیچ‌های اتصال ISO 4762، مهره‌های شیار T مطابق DIN 508 و آچار شش‌گوش ISO 2936.
