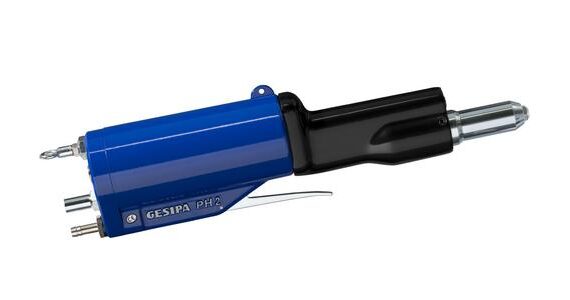

پرچکن هیدروپنوماتیک مستقیم مدل PH Axial کمپانی Gesipa آلمان
پرچکن هیدروپنوماتیک مستقیم مدل PH Axial کمپانی Gesipa آلمان
PH Axial یک ابزار پرچ کن تخصصی و قدرتمند با مکانیزم هیدروپنوماتیک (بادی-روغنی) است که توسط شرکت مشهور آلمانی GESIPA برای نصب سریع، دقیق و باکیفیت میخ پرچهای کور (Blind Rivets) طراحی شده است. این ابزار به دلیل طراحی محوری (Axial) و فشرده، برای استفاده آسان در خطوط مونتاژ و در محیطهایی که نیاز به دسترسی عمودی دارند (مانند کاربردهای مونتاژ بدنه و شاسی خودرو یا سیستمهای قفسهبندی) بسیار مناسب است.محدوده کاری (Working Range)
-
مناسب برای پرچهای کور از ۴ تا ۵ میلیمتر قطر در فولاد
-
مناسب برای پرچهای ۲.۴ تا ۳.۲ میلیمتر قطر با فک کوچک
-
قابلیت کار با پرچهای آلومینیومی و مسی

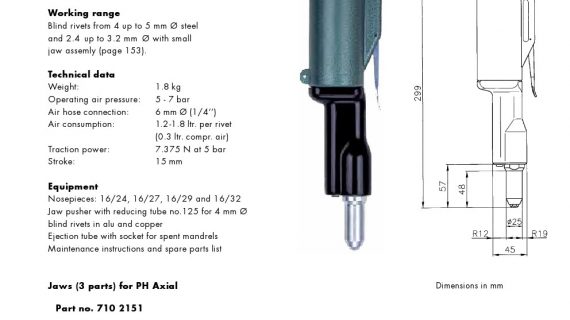

مشخصات فنی (Technical Data)
| ویژگی | مقدار |
|---|---|
| وزن دستگاه | ۱.۸ کیلوگرم |
| فشار هوای کاری | ۵ تا ۷ بار |
| اتصال شیلنگ هوا | ۶ میلیمتر (¼ اینچ) |
| مصرف هوا | ۱.۲ تا ۱.۸ لیتر در هر پرچ (معادل ۰.۳ لیتر هوای فشرده) |
| نیروی کشش (Traction Power) | ۷,۳۷۵ نیوتن در ۵ بار |
| کورس عملکرد (Stroke) | ۱۵ میلیمتر |
تجهیزات همراه (Equipment)
-
نازلهای پرچ: 16/24، 16/27، 16/29 و 16/32
-
فک فشار با لوله کاهنده شماره 125 برای پرچهای ۴ میلیمتری
-
لوله خروجی با سوکت مخصوص برای خارجسازی میخهای مصرفشده
- صنعت خودروسازی (Car body construction): مونتاژ بدنه، شاسی، سیستمهای داخلی خودرو و اتصالات پنلهای مختلف.
- صنایع هوافضا: اتصال صفحات آلومینیومی و سازههای سبک.
- تولید لوازم خانگی: مونتاژ قطعات فلزی در یخچال، اجاق گاز و ماشین لباسشویی.
- ساخت و ساز و تولیدات فلزی: نصب سازههای فلزی، تابلوهای برق، و اتصالات پروفیلها.
- مونتاژ عمومی: هرگونه خط مونتاژی که نیاز به نصب پرچهای کور به صورت مکرر و با کیفیت بالا دارد.
پرچکن بادی مستقیم مدل PH Axial کمپانی Gesipa آلمان
PH-Axial
-
Weight carcass:1,80 kg
-
Setting force: 8.800 N
-
description of working range:Blind rivets from 4 up to 5 mm Ø steel and 2.4 up to 3.2 mm Ø with small jaw assemly
