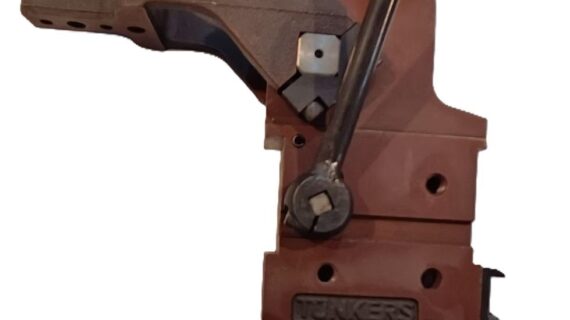

کلمپ دستی اهرمی زانویی MK50.1  ساخت TÜNKERS آلمان

کلمپ دستی اهرمی زانویی MK5.1  ساخت TÜNKERS آلمان

مدل MK 50.1 از شرکت آلمانی TÜNKERS یک کلمپ دستی اهرمی زانویی (Manual Toggle Clamp) است که در خطوط تولید و مونتاژ صنعتی، به‌ویژه صنعت خودرو، استفاده می‌شود. این مدل از نظر طراحی و ابعاد نصب معمولاً با کلمپ‌های پنوماتیک سری K یا V مانند K 50 و V 50.1 قابل تعویض است. بدنه کلمپ عمدتاً از آلومینیوم مقاوم ساخته شده تا وزن کم و استحکام بالا را هم‌زمان فراهم کند. مکانیزم این مدل بر پایه سیستم اهرمی زانویی (Toggle Lock) عمل می‌کند که باعث می‌شود کلمپ حتی پس از رها شدن دسته در وضعیت بسته باقی بماند و ایمنی عملکرد را تضمین کند. قابلیت Over-centre Function در این مدل باعث قفل‌شدن مطمئن در حالت بسته می‌شود. وزن نسخه استاندارد MK 50.1 A10 حدود ۵.۸ کیلوگرم است. کاربرد اصلی این مدل شامل نگهداری قطعات در عملیات‌هایی مانند جوشکاری نقطه‌ای، جوشکاری قوسی، مونتاژ، چسب‌کاری، فیکسچرهای ماشین‌کاری و ایستگاه‌های کنترل ابعادی است. دسته عملیاتی این کلمپ (معمولاً با رنگ زرد) امکان باز و بسته کردن سریع و آسان توسط اپراتور را فراهم می‌کند. این مدل طبق استانداردهای سخت‌گیرانه صنعت خودرو و اتوماسیون صنعتی طراحی و تولید شده و دوام و دقت بالایی دارد. بخش پایینی قطعه در برخی نسخه‌ها ممکن است شامل ماژول اتصال برای سنسورهای موقعیت مانند T12 یا متعلقات دیگر باشد.

مدل MK 50.1 یک کلمپ دستی اهرمی زانویی از شرکت TÜNKERS آلمان است که برای نگهداری قطعات در عملیات مونتاژ، جوشکاری و فیکسچرهای صنعتی به کار می‌رود. این مدل دارای ویژگی‌های فنی زیر است:

• حداکثر گشتاور نگهدارنده (Holding Torque Max.): 800 Nm

• گشتاور کلمپینگ (Clamping Moment) در ۵ بار: 160 Nm

• قطر پیستون (Piston Ø): 50 mm
  (مطابق جدول دیتاشیت: "Corresponds to piston Ø 50")

• وزن تقریبی (Weight ~): 5.8 kg

• حداکثر نیروی دستی اعمالی (Manual Force Max.): 200 N

• حداکثر زاویه باز شدن (Opening Angle Max.): 120°

• این کلمپ‌ها از نوع "Totally enclosed, self-locking type" (کاملاً پوشیده و خود قفل‌شونده) هستند و به دلیل سازگاری با کلمپ‌های بادی سری K 50 / K 63، برای جایگزینی سریع در خطوط تولید اتوماتیک و همچنین تولید با حجم کم (Low Volume Production) مناسب‌اند.
