کلمپ دستی HKC 50 – TÜNKERS

کلمپ دستی HKC 50 – TÜNKERS

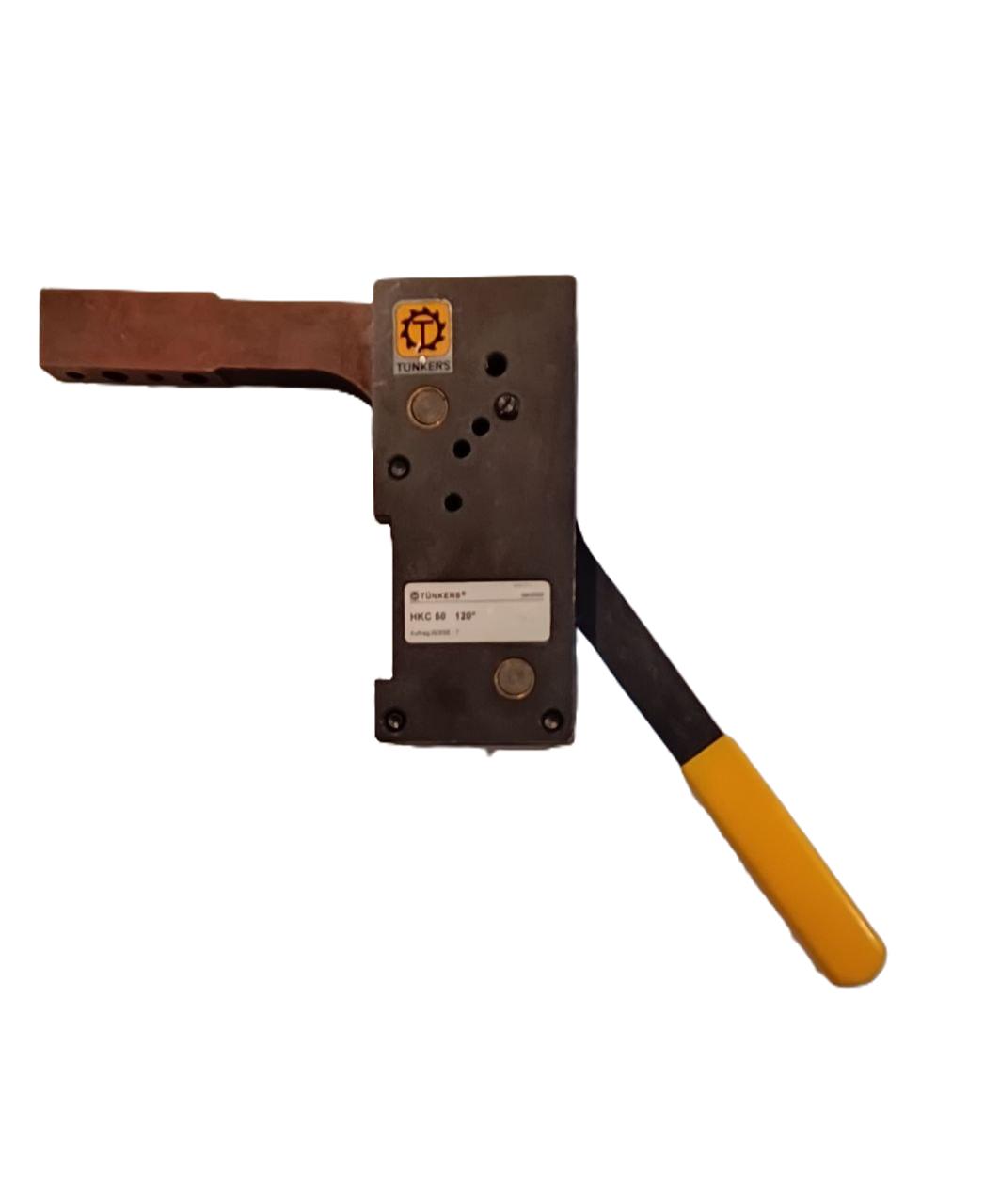

کلمپ دستی مدل HKC 50 از سری کلمپ‌های افقی و سنگین‌کار (Horizontal Toggle Clamps) شرکت آلمانی TÜNKERS است که برای عملیات گیره‌بندی دقیق و پایدار در صنایع فلزکاری، بدنه‌سازی خودرو، خطوط تولید و فیکسچرهای مهندسی طراحی شده است. این کلمپ با بهره‌گیری از مکانیزم اهرمی زانویی (Knee-Lever Mechanism) امکان اعمال نیروی بالا با حداقل فشار دست را فراهم کرده و در حالت بسته به صورت خودکار قفل می‌شود.

۱. کاربرد و ماهیت محصول

• نوع محصول: کلمپ دستی افقی (Horizontal Toggle Clamp)

• هدف استفاده: نگهداری، فیکس کردن و گیره‌بندی قطعات در فرآیندهای مونتاژ، جوشکاری، برش، فرمینگ و خطوط تولید خودروسازی

• ویژگی عملکرد: اهرم دستی با استفاده از مکانیزم مفصلی داخلی، نیروی ورودی را چند برابر کرده و بازوی کلمپ را برای محکم گرفتن قطعه فعال می‌کند.

• سطح کاربری: Heavy-Duty — مناسب کاربردهای سخت و مداوم صنعتی

۲. ویژگی‌های مکانیکی و ساختاری

• مکانیزم قفل‌شوندگی: مکانیزم زانو-اهرمی (Toggle Joint)، کاملاً خودقفل‌شونده (Self-Locking)

• ایمنی عملکرد: اهرم در هنگام بستن از نقطه مرده (Dead Point) عبور کرده و در حالت بسته قفل مکانیکی کامل ایجاد می‌شود.

• جنس ساختار: صفحه فولادی مقاوم (Steel Plate Construction)

• قابلیت نصب: نصب از جلو (Front Mounting)

• سازگاری ابعادی: قابل نصب در جایگزینی با کلمپ‌های پنوماتیک سری K 50 و K 63

• بازوی کلمپ: امکان نصب جاب‌ها، بلوک کانتور یا قطعات سفارشی فیکسچر

۳. مشخصات فنی کلیدی (مدل استاندارد HKC 50 A10)

• گشتاور گیره‌بندی (Clamping Moment): 160 Nm

• حداکثر گشتاور نگهدارنده (Max. Holding Torque): 320 Nm

• وزن تقریبی: 3.2 kg

• زاویه‌های باز شدن استاندارد: 45° ، 75° و 120°

• نسخه سبک (آلومینیومی):

  • مدل: HKCA 50

  • وزن تقریباً نصف نسخه فولادی: حدود 1.6 kg
