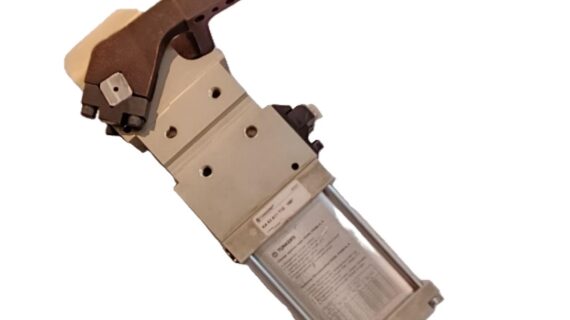

گیره پنوماتیک (Tünkers) مدل KA63 A11 T12 105 degree
این قطعه یک گیره پنوماتیک (Pneumatic Clamp) از شرکت تونکِرز (Tünkers) است که معمولاً در اتوماسیون صنعتی و به طور خاص در خطوط تولید بدنه خودرو (Body-in-White) استفاده میشود.
مدل KA63 A11 T12 105 degree بخشی از سری گیرههای کامپکت (Compact Clamp) یا گیرههای دارای مکانیزم قفل لولایی (Toggle Clamp) است. با توجه به کد مدل و شکل ظاهری، اطلاعات فنی و کاربرد اصلی آن به شرح زیر است:
اجزای کد مدل KA63 A11 T12 105° اطلاعات مهمی را درباره این گیره نشان میدهند:
| بخش کد | معنی فنی | توضیحات |
| KA | سری یا نوع گیره | احتمالاً از سری K یا KA گیرههای کامپکت با مکانیزم زانو (Toggle-joint Mechanism) است. |
| 63 | قطر پیستون (Piston Ø) | نشاندهنده قطر ۶۳ میلیمتری سیلندر پنوماتیک داخلی است که نیروی گیرش را تولید میکند. |
| A11 | نوع بازوی گیره (Clamp Arm) | کد مربوط به شکل و جهت بازوی گیره (بازوی فورکی شکل) برای اتصال بلوکهای گیرش (Contour Blocks) است. |
| T12 | محل سنسور | به موقعیت و نوع سنسورهای القایی (برای تشخیص موقعیت باز و بسته) اشاره دارد که معمولاً در برابر میدان جوش مقاوم هستند. |
| 105° | زاویه باز شدن | حداکثر زاویه باز شدن بازوی گیره در وضعیت کاملاً باز، ۱۰۵ درجه است. |
نوع عملکرد: گیره پنوماتیک با مکانیزم لولا/زانو (Toggle-joint Mechanism).
قفل مطمئن (Over-centre lock): این مکانیزم تضمین میکند که گیره در وضعیت بسته، حتی در صورت قطع شدن هوای فشرده، قفل باقی بماند.
ساختار بدنه: محفظه آلومینیومی یکپارچه (Enclosed Aluminum Housing) برای محافظت از مکانیزم داخلی در برابر آلودگیهای محیط کار مانند ذرات جوشکاری و گرد و غبار.
نیروی گیرش: با قطر پیستون ۶۳ میلیمتر، این گیرهها توانایی تولید گشتاور گیرش (Clamping Moment) بالایی را دارند (داده دقیق نیازمند کاتالوگ سازنده است، اما معمولاً در سری ۶۳ بالا است).
سیلندر: سیلندر پنوماتیک داخلی (احتمالاً بیضی شکل).
کاربرد اصلی گیره Tünkers KA63 A11 T12 در صنعت اتوماسیون (Automation) و به طور خاص در فرآیندهای مونتاژ و تولید است:
صنعت خودرو (Automotive Industry):
مونتاژ بدنه خودرو (Body-in-White - BiW): این گیرهها به طور گسترده برای نگهداری و ثابت کردن دقیق پانلها و قطعات فلزی بدنه خودرو در حین فرآیندهای جوشکاری نقطهای (Spot Welding)، چسبکاری یا سایر عملیات اتصال استفاده میشوند. * وظیفه اصلی، موقعیتدهی دقیق (Positioning) و نگهداری (Clamping) قطعات در تلورانسهای بسیار دقیق در طول چرخه تولید است.
عملیات مونتاژ و ماشینکاری:
در جیگها و فیکسچرهای (Jigs and Fixtures) مورد استفاده برای مونتاژ قطعات فلزی و پلاستیکی بزرگ.
در ایستگاههای سوراخکاری (Drilling)، پانچ (Punching) و شکلدهی (Forming) برای اطمینان از حرکت نکردن قطعه کار.
به طور خلاصه، این ابزار یک جزء کلیدی در فیکسچرهای جوشکاری و مونتاژ رباتیک است که دقت، تکرارپذیری و استحکام قفل شدن قطعه کار را در محیطهای صنعتی سنگین تضمین میکند.
