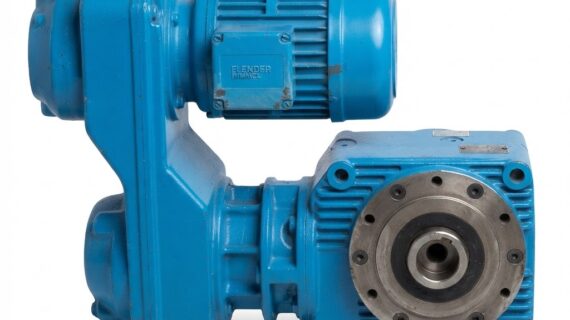

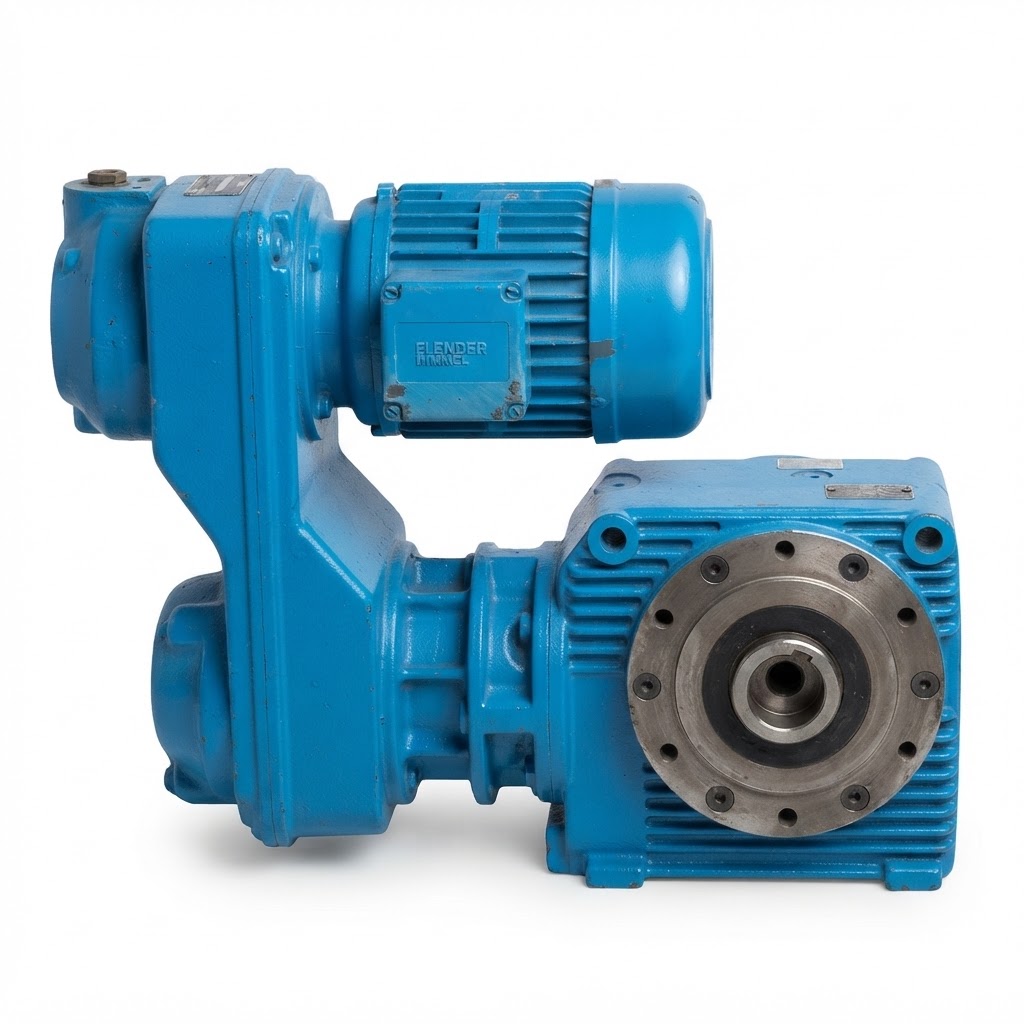

الکتروگیربکس صنعتی FLENDER HIMMEL مدل KA60-A100L/4 یک مجموعه محرک متشکل از الکتروموتور سه فاز و گیربکس کاهنده دور از نوع هلیکال شافت موازی (Parallel Shaft Helical Geared Motor) است. این مجموعه برای انتقال قدرت و کاهش سرعت چرخش در ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
این دستگاه با توان نامی اعلام‌شده ۳ اسب بخار، سرعت موتور ۱۴۱۰ دور بر دقیقه و سرعت خروجی ۶۴ دور بر دقیقه، برای کاربردهایی که به سرعت خروجی پایین‌تر از سرعت موتور نیاز دارند، قابل بررسی است. طراحی شافت موازی نیز امکان استفاده از این مجموعه را در سامانه‌های انتقال قدرت با محدودیت فضای نصب فراهم می‌کند.
موتور دستگاه با فرکانس ۵۰ هرتز کار می‌کند و مطابق اطلاعات اعلام‌شده، دارای کلاس عایق‌بندی F و سیستم خنک‌کاری TEFC است. انتخاب نهایی محصول باید با توجه به گشتاور موردنیاز، شرایط بارگذاری و نحوه نصب انجام شود.
| مشخصه | مقدار |
|---|---|
| برند سازنده | FLENDER HIMMEL |
| نام محصول | الکتروگیربکس صنعتی شافت موازی |
| مدل | KA60-A100L/4 |
| نوع موتور | سه فاز |
| نوع گیربکس | هلیکال شافت موازی |
| توان موتور | ۳ اسب بخار |
| توان معادل | حدود ۲٫۲۴ کیلووات |
| ولتاژ اتصال مثلث (Δ) | ۲۲۰ ولت |
| جریان در اتصال مثلث | ۹ آمپر |
| ولتاژ اتصال ستاره (Y) | ۳۸۰ ولت |
| جریان در اتصال ستاره | ۵٫۲ آمپر |
| فرکانس کاری | ۵۰ هرتز |
| سرعت موتور | ۱۴۱۰ دور بر دقیقه |
| سرعت خروجی گیربکس | ۶۴ دور بر دقیقه |
| کلاس عایق‌بندی | F |
| سیستم خنک‌کاری موتور | TEFC؛ کاملاً بسته و هواخنک با فن |
| حجم روغن اعلام‌شده | ۱٫۳ لیتر |
| آرایش نصب اعلام‌شده | H-01-A |

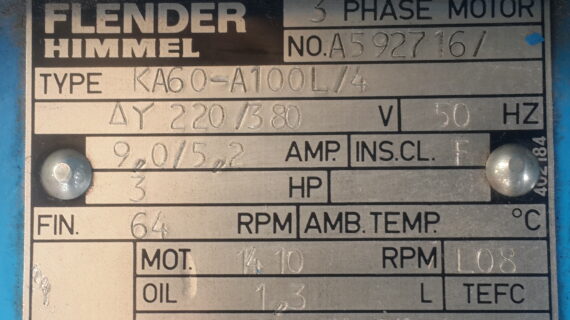

توجه: مشخصات فوق بر اساس اطلاعات ارائه‌شده از پلاک دستگاه تنظیم شده‌اند. تطبیق نهایی کد مدل، ولتاژ، آرایش نصب و حجم روغن با پلاک اصلی و مستندات سازنده توصیه میشود.
الکتروگیربکس شافت موازی فلاندر هیمل با توجه به ساختار کاهنده دور و مشخصات اعلام‌شده، می‌تواند برای کاربردهای صنعتی متناسب با ظرفیت خود مورد استفاده قرار گیرد، از جمله:
کاربرد در بالابرها، جرثقیل‌ها یا تجهیزات باربرداری نیازمند بررسی ویژه گشتاور، بارهای دینامیکی، ضریب کارکرد و الزامات ترمز و ایمنی است؛ بنابراین صرفاً بر اساس توان موتور نباید مناسب بودن دستگاه برای این کاربردها را نتیجه گرفت.
پیش از نصب، ولتاژ شبکه، نحوه اتصال ستاره یا مثلث، جریان نامی، وضعیت نصب و شرایط بار باید با مشخصات پلاک تطبیق داده شوند.
حجم روغن اعلام‌شده برای گیربکس ۱٫۳ لیتر است؛ بااین‌حال، نوع روغن و گرید ویسکوزیته باید مطابق دستورالعمل سازنده و وضعیت نصب دستگاه انتخاب شود. همچنین، بررسی دوره‌ای نشتی روغن، وضعیت یاتاقان‌ها، صدا و لرزش مجموعه در نگهداری پیشگیرانه اهمیت دارد.
الکتروگیربکس سه فاز FLENDER HIMMEL مدل KA60-A100L/4 با توان اعلام‌شده ۳ اسب بخار و سرعت خروجی ۶۴ دور بر دقیقه، گزینه‌ای قابل بررسی برای سامانه‌های انتقال قدرت و ماشین‌آلات صنعتی نیازمند کاهش دور است. برای انتخاب دقیق این مدل، تطبیق مشخصات واقعی شفت خروجی، گشتاور نامی، آرایش نصب و شرایط کاری با نیاز تجهیز ضروری است.
نام دستگاه: الکتروگیربکس آویز سه فاز صنعتی (Parallel Shaft Helical Geared Motor)
برند سازنده: فلاندر هیمل (FLENDER HIMMEL)
مدل دقیق: KA60-A100L/4
طراحی آویز (Parallel Shaft): این ساختار به‌گونه‌ای طراحی شده است که محور ورودی و خروجی با یکدیگر موازی هستند. این نوع گیربکس‌ها به دلیل ابعاد بهینه، به‌راحتی در فضاهای محدود یا در ساختارهایی که نیاز به نصب آویز یا اتصال مستقیم به شفت‌های توخالی (Hollow Shaft) دارند، جایگذاری می‌شوند.
گشتاور بالا و راندمان مکانیکی: به دلیل استفاده از چرخ‌دنده‌های هلیکال (مورب) باکیفیت بالا، انتقال قدرت با کمترین تلفات انرژی، سر و صدای کمتر و توان تحمل بارهای شعاعی زیاد انجام میشود.
کاربردها:
سیستم‌های انتقال مواد سنگین و خطوط مونتاژ (مانند انواع نوار نقاله یا کانویورهای صنعتی)
صنایع بسته‌بندی، میکسرها و همزن‌های صنعتی مواد
بالابرها، جرثقیل‌های سقفی و سیستم‌های محرک در کارخانجات سیمان، فولاد و خطوط تولید پیوسته
