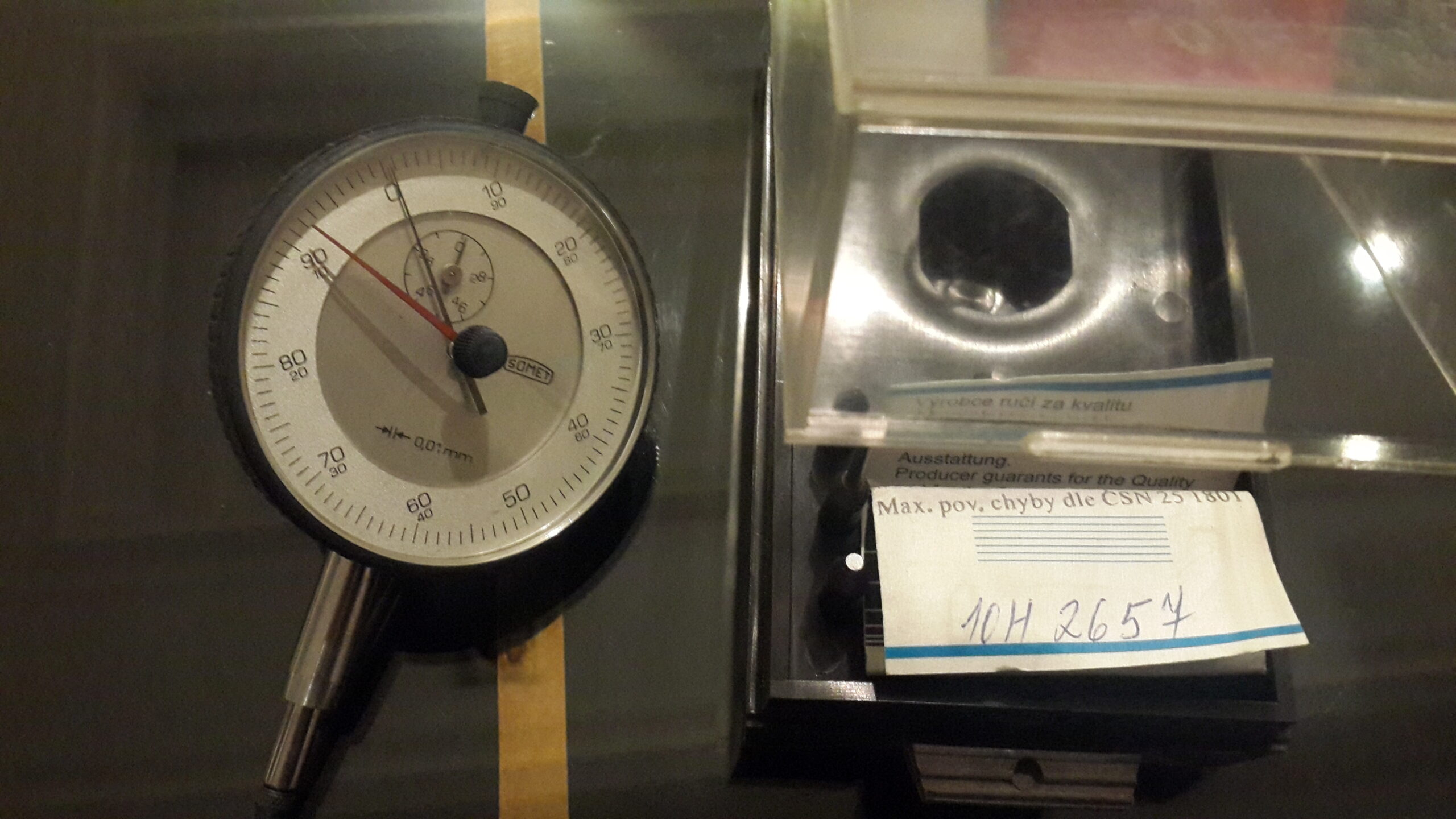

گیج اندازه‌گیری ساعتی (Dial Indicator) استاندارد SOMET CSN 251811
این ابزار برای اندازه‌گیری جابجایی‌های کوچک و کنترل دقت قطعات صنعتی به کار می‌رود و در صنایع ماشین‌کاری، قالب‌سازی، مونتاژ و کنترل کیفیت استفاده می‌شود.
کاربردهای اصلی آن شامل:
کنترل صافی و تراز بودن سطوح ، اندازه‌گیری لقی یا خلاصی بین قطعات ، بررسی هم‌محوری شفت‌ها و سوراخ‌ها ، کنترل اندازه نهایی قطعات طبق تلرانس نقشه
مشخصات:
استاندارد: CSN 251811 (استاندارد چکسلواکی برای گیج‌های ساعتی، معادل DIN 878 و ISO 463)
نمایشگر چرخان (Revolving Display)
نقاط تحمل قابل تنظیم (Adjustable Tolerance Points)
خطاهای حدی طبق استاندارد برای دقت‌های:
0.01 mm
0.001 mm
0.005 mm
عدد 60 s / 4 doteky به مکانیزم داخلی و تقسیمات تماس‌ها اشاره دارد
Accessories

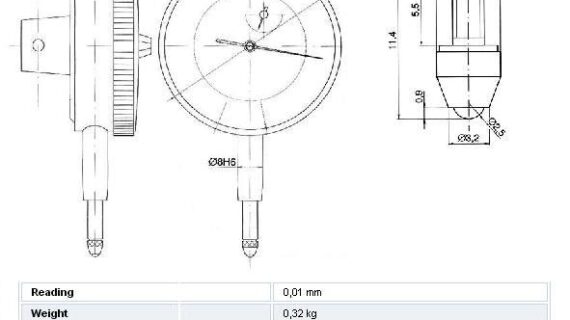

• ball contact point - S025038 (A) , • flat extended contact point - V005091 (B), • flat contact point - V005090 (C) ,
• clamping lug for indicators diameter- V024254
Description
• revolving display
• adjustable tolerance points
• interchangeable points with thread M 2,5
• delivered in plastic case with accessories relating to each type
• limit errors according to technical conditions of producer for dial indicators with reading 0,01, 0,001 and 0,005 mm
