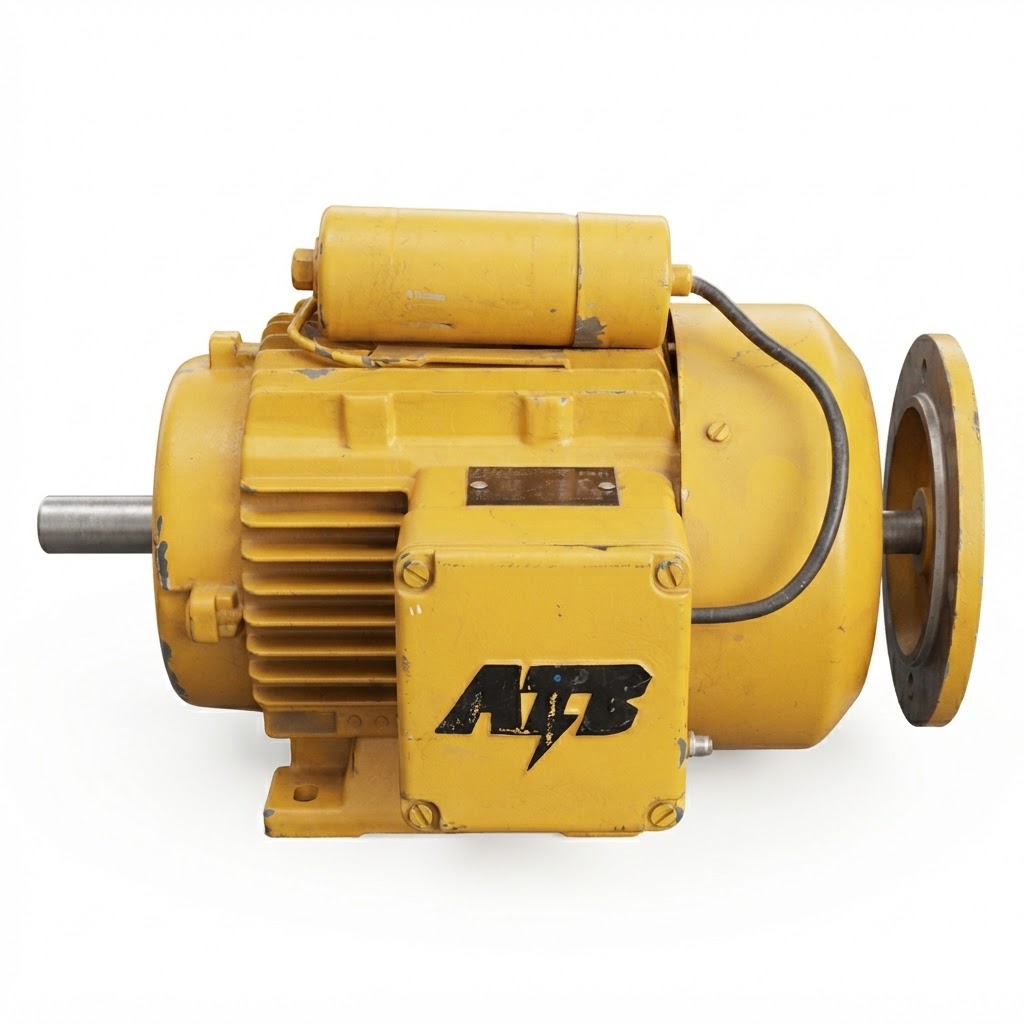

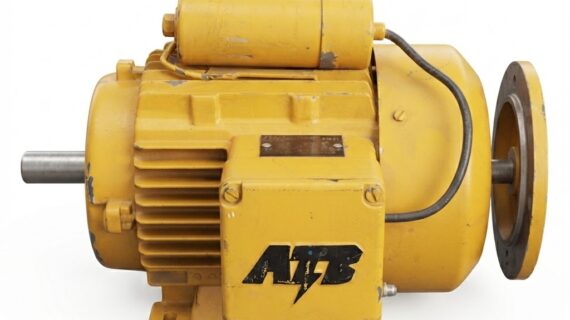

الکتروموتور تکفاز صنعتی ATB مدل 90L/2C-12R، توان ۱٫۷۵ کیلووات
الکتروموتور ATB با نام سازنده G. Bauknecht AG، یک موتور تکفاز با ولتاژ نامی ۲۲۰ ولت، توان خروجی نامی ۱٫۷۵ کیلووات و سرعت چرخش ۲۷۷۰ دور در دقیقه است.

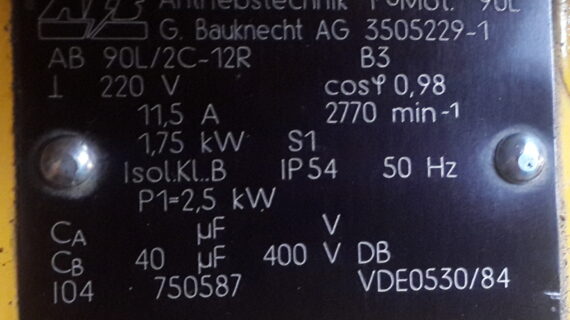

این موتور به خازن با ظرفیت درج‌شده روی پلاک مجهز است و برای کارکرد پیوسته S1 طراحی شده است. نوع نصب B3 و درجه حفاظت IP54 نیز روی پلاک دستگاه مشخص شده‌اند.
این محصول می‌تواند برای کاربردهای صنعتی سازگار با موتور تکفاز، سرعت بالا و توان نامی آن بررسی شود؛ البته انتخاب کاربرد نهایی به مشخصات بار، روش راه‌اندازی و شرایط کارکرد بستگی دارد.
| مشخصه | مقدار |
|---|---|
| برند درج‌شده روی پلاک | ATB |
| نام سازنده درج‌شده | G. Bauknecht AG |
| مدل | 90L/2C-12R |
| شماره فنی درج‌شده | 3505229-1 |
| نوع موتور | تکفاز |
| توان نامی خروجی | ۱٫۷۵ کیلووات |
| توان ورودی درج‌شده (P1) | ۲٫۵ کیلووات |
| ولتاژ نامی | ۲۲۰ ولت |
| جریان نامی | ۱۱٫۵ آمپر |
| فرکانس | ۵۰ هرتز |
| سرعت چرخش | ۲۷۷۰ دور در دقیقه |
| ضریب توان (cos φ) | ۰٫۹۸ |
| نوع نصب | B3 |
| درجه حفاظت | IP54 |
| کلاس عایقی | B |
| نوع کارکرد | S1، کارکرد پیوسته |
| ظرفیت خازن CB | ۴۰ میکروفاراد |
| ولتاژ درج‌شده برای خازن | ۴۰۰ ولت |
| کد استاندارد درج‌شده | VDE 0530/84 |
| شماره دیگر درج‌شده روی پلاک | 104 / 750587 |
۱. توان ورودی ۲٫۵ کیلووات و توان خروجی ۱٫۷۵ کیلووات روی پلاک درج شده‌اند؛ این دو مقدار نباید با یکدیگر اشتباه گرفته شوند.
۲. ظرفیت خازن و ولتاژ درج‌شده برای آن باید پیش از تعویض خازن با قطعه جایگزین تطبیق داده شود.
۳. جریان نامی ۱۱٫۵ آمپر است؛ بنابراین، انتخاب کابل، حفاظت الکتریکی و تجهیزات راه‌اندازی باید با توجه به این مقدار و شرایط واقعی نصب انجام شود.
۴. پیش از استفاده، وضعیت خازن، عایق سیم‌پیچ، یاتاقان‌ها و عملکرد موتور باید بررسی شود.
برند سازنده: ATB (G. Bauknecht AG) - ساخت اتریش
توان خروجی مکانیکی: 1.75کیلووات (توان مصرفی ورودی P1 برابر با 2.5کیلووات)
سرعت چرخش: ۲۷۷۰ دور در دقیقه
ولتاژ کاری: ۲۲۰ ولت تکفاز با جریان نامی 11.5آمپر
سیستم خازن: مجهز به دو خازن (خازن راه‌اندازی $C_A$ با ظرفیت بالا و خازن دائم‌کار $C_B$) جهت ایجاد گشتاور راه‌اندازی فوق‌العاده قوی
نوع نصب / ساختار بدنه: IMB3 (پایه‌دار)
کلاس حفاظتی: IP54 (VDE 0530/84)
کاربردها: بهترین گزینه برای کارگاه‌ها، صنایع سبک و مکان‌هایی که دسترسی به برق سه فاز ندارند؛ مناسب برای کمپرسورهای باد، دستگاه‌های برش سنگ و چوب، بالابرهای صنعتی و میکسرها.
