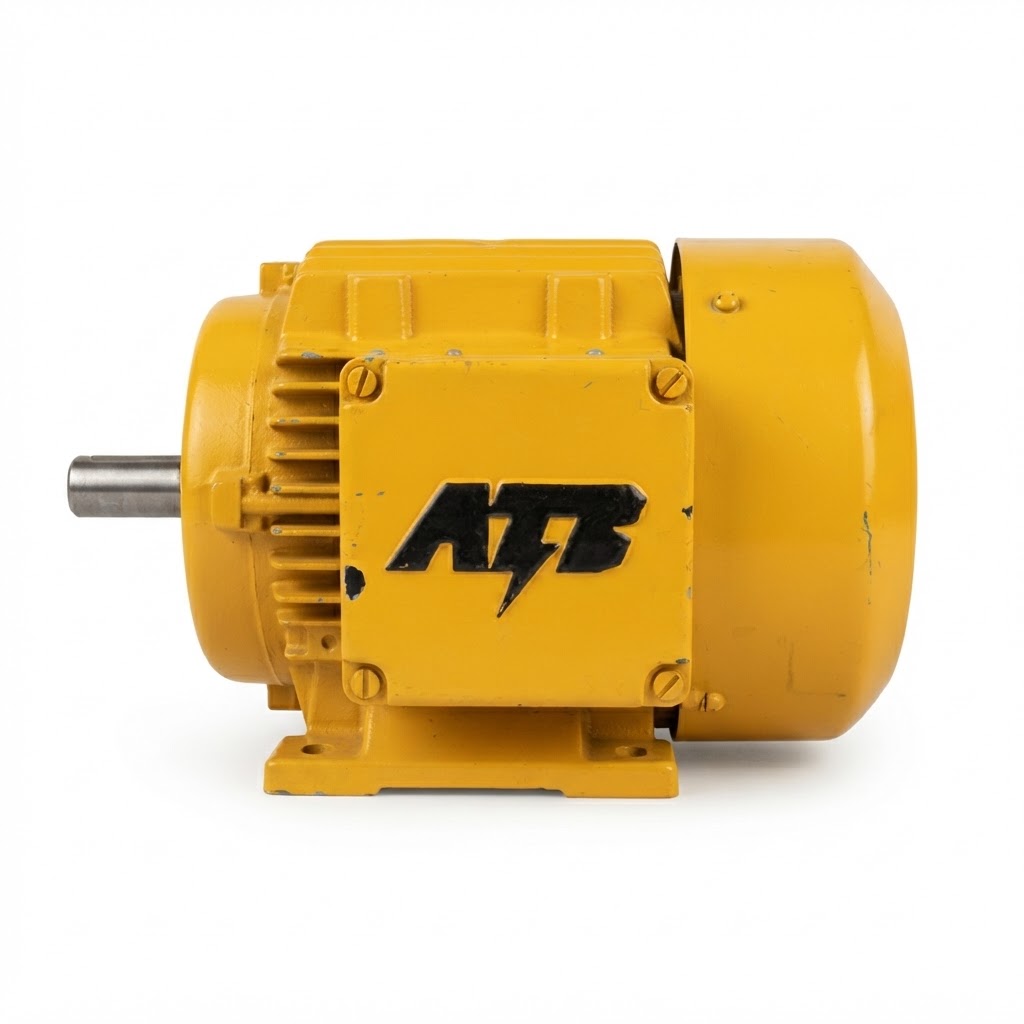

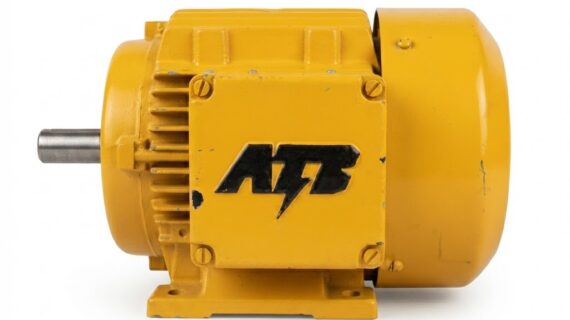

الکتروموتور صنعتی ATB با نام سازنده G. Bauknecht AG، یک موتور الکتریکی سهفاز با توان نامی ۱٫۱ کیلووات و سرعت چرخش ۱۴۰۰ دور در دقیقه است.
این موتور برای کاربردهای صنعتی متناسب با توان و مشخصات الکتریکی آن طراحی شده است. نوع نصب B3، درجه حفاظت IP54 و قابلیت کارکرد پیوسته S1 از مشخصات درج‌شده روی پلاک دستگاه هستند.
با توجه به مشخصات فنی، این موتور می‌تواند برای راه‌اندازی تجهیزات صنعتی و ماشین‌آلاتی که به محرکه سهفاز با این توان و سرعت نیاز دارند، مورد بررسی قرار گیرد.

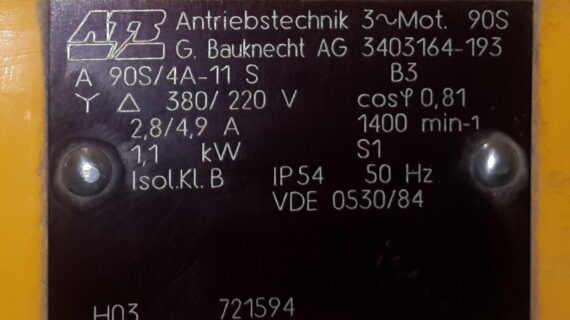

| مشخصه | مقدار |
|---|---|
| برند درج‌شده روی پلاک | ATB |
| نام سازنده درج‌شده | G. Bauknecht AG |
| مدل | 90S/4A-11 S |
| شماره فنی درج‌شده | 3403164-193 |
| نوع موتور | سهفاز |
| توان نامی | ۱٫۱ کیلووات |
| ولتاژ نامی | ۲۲۰/۳۸۰ ولت |
| جریان نامی | ۴٫۹/۲٫۸ آمپر |
| فرکانس | ۵۰ هرتز |
| سرعت چرخش | ۱۴۰۰ دور در دقیقه |
| ضریب توان (cos φ) | ۰٫۸۱ |
| نحوه اتصال | مثلث ۲۲۰ ولت / ستاره ۳۸۰ ولت |
| نوع نصب | B3 |
| درجه حفاظت | IP54 |
| کلاس عایقی | B |
| نوع کارکرد | S1، کارکرد پیوسته |
| کد استاندارد درج‌شده | VDE 0530/84 |
| شماره دیگر درج‌شده روی پلاک | H03 / 721594 |
مطابق پلاک، این موتور برای شبکه سهفاز ۲۲۰ ولت در اتصال مثلث و ۳۸۰ ولت در اتصال ستاره مشخص شده است. پیش از اتصال، باید ولتاژ واقعی شبکه، آرایش ترمینال‌ها و نقشه اتصال موتور بررسی شود.
برند سازنده: ATB (G. Bauknecht AG) - ساخت اتریش
توان خروجی: 1.1 کیلووات (1.1 KW)
سرعت چرخش: ۱۴۰۰ دور در دقیقه (۴ پل / دور متوسط و استاندارد)
ولتاژ و جریان نامی: اتصال ستاره ۳۸۰ ولت با جریان 2.8آمپر / اتصال مثلث ۲۲۰ ولت با جریان 4.9 آمپر
نوع نصب / ساختار بدنه: IMB3 (پایه‌دار)
کلاس حفاظتی: IP54
کاربردها: مناسب برای پمپ‌های آب و سیالات، دستگاه‌های تراش کوچک، فن‌های تهویه صنعتی و تجهیزات خطوط تولید که نیاز به گشتاور متعادل و کارکرد مداوم (S1) دارند.
