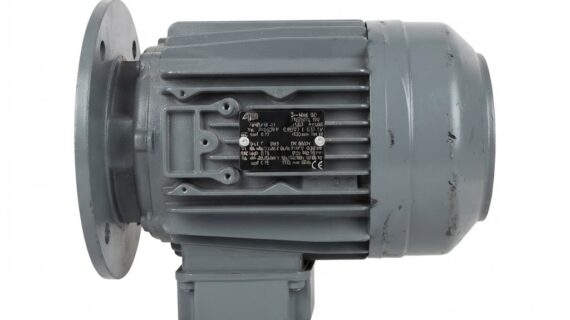

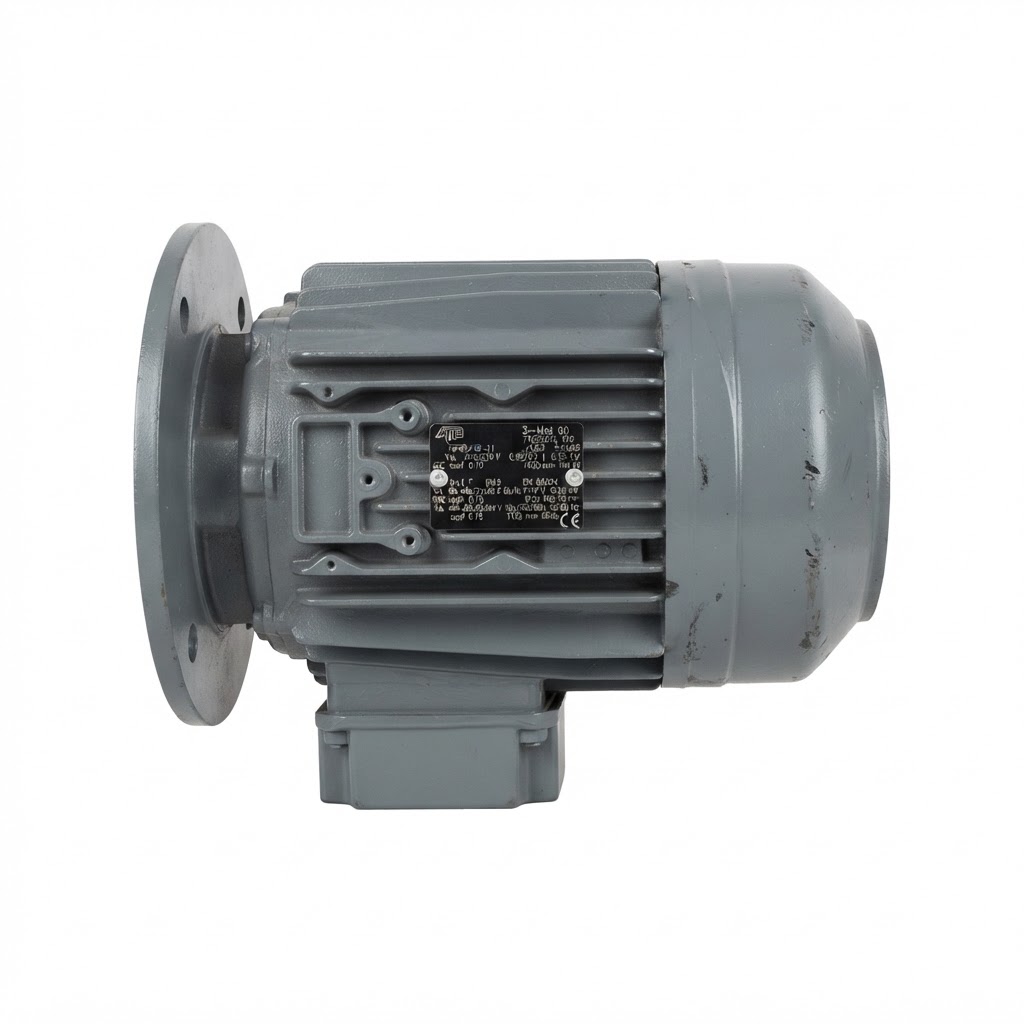

الکتروموتور سهفاز ATB مدل NF80/4B-11 یک موتور الکتریکی صنعتی با توان نامی ۰٫۵۵ کیلووات (معادل ۵۵۰ وات) است که برای تبدیل انرژی الکتریکی به انرژی مکانیکی و تأمین نیروی محرکه تجهیزات صنعتی استفاده میشود.
این موتور در فرکانس ۵۰ هرتز، سرعت نامی ۱۴۳۰ دور در دقیقه دارد و در شرایط کاری ۶۰ هرتز، مطابق اطلاعات درج‌شده روی پلاک، با توان ۰٫۶۶ کیلووات و سرعت ۱۷۲۵ دور در دقیقه مشخص شده است.
از ویژگی‌های فنی این محصول می‌توان به تغذیه سهفاز، قابلیت اتصال ستاره و مثلث متناسب با ولتاژ شبکه، درجه حفاظت IP55 و کلاس عایقی F اشاره کرد. این مشخصات، موتور را برای بررسی و انتخاب در کاربردهای صنعتی متناسب با توان، سرعت و شرایط محیطی آن مناسب می‌سازند.
شرکت پشتیبانی صنایع ایران، این محصول را با مشخصات فنی استخراج‌شده از پلاک معرفی می‌کند تا امکان بررسی سازگاری آن با تجهیزات و نیازهای صنعتی فراهم شود.
| مشخصه | مقدار |
|---|---|
| برند | ATB |
| مدل فنی | NF80/4B-11 |
| نوع موتور | سهفاز |
| مشخصه درج‌شده روی پلاک | 3~Mot 80 |
| شماره فنی و ساخت | 7923343 H 005 / U03 353153 |
| توان نامی در ۵۰ هرتز | ۰٫۵۵ کیلووات |
| توان نامی در ۶۰ هرتز | ۰٫۶۶ کیلووات |
| ولتاژ نامی در ۵۰ هرتز، اتصال ستاره | ۴۰۰ ولت |
| ولتاژ نامی در ۵۰ هرتز، اتصال مثلث | ۲۳۰ ولت |
| جریان در ۵۰ هرتز، اتصال ستاره | ۱٫۵۵ آمپر |
| جریان در ۵۰ هرتز، اتصال مثلث | ۲٫۷ آمپر |
| سرعت در ۵۰ هرتز | ۱۴۳۰ دور در دقیقه |
| ضریب توان در ۵۰ هرتز | ۰٫۷۰ |
| ولتاژ در ۶۰ هرتز، اتصال ستاره | ۴۴۰ تا ۴۸۰ ولت |
| ولتاژ در ۶۰ هرتز، اتصال مثلث | ۲۵۴ تا ۲۷۷ ولت |
| جریان در ۶۰ هرتز، اتصال ستاره | ۱٫۵۵ تا ۱٫۶ آمپر |
| جریان در ۶۰ هرتز، اتصال مثلث | ۲٫۷ تا ۲٫۸ آمپر |
| سرعت در ۶۰ هرتز | ۱۷۲۵ دور در دقیقه |
| ضریب توان در ۶۰ هرتز | ۰٫۷۲ |
| کلاس عایقی | F |
| درجه حفاظت | IP55 |
| نوع کارکرد | S1، کارکرد پیوسته |
| استاندارد درج‌شده | EN 60034 |
| مرجع استاندارد درج‌شده در بخش دیگر پلاک | VDE |
با توجه به توان ۰٫۵۵ کیلووات و سرعت نامی ۱۴۳۰ دور در دقیقه در فرکانس ۵۰ هرتز، این موتور می‌تواند برای کاربردهای زیر بررسی شود:
کاربردهای فوق پیشنهادهای عمومی بر اساس مشخصات موتور هستند و به معنی تأیید سازگاری آن با تمام تجهیزات ذکرشده نیستند.
توان ۰٫۵۵ کیلووات در فرکانس ۵۰ هرتز، بیانگر توان نامی مکانیکی موتور در شرایط تعیین‌شده است. سرعت ۱۴۳۰ دور در دقیقه نیز سرعت واقعی نامی درج‌شده روی پلاک است؛ این مقدار با سرعت سنکرون یک موتور چهارقطب تفاوت دارد.
در فرکانس ۶۰ هرتز، پلاک توان ۰٫۶۶ کیلووات و سرعت ۱۷۲۵ دور در دقیقه را نشان می‌دهد. استفاده در این شرایط باید با تأمین ولتاژ مناسب، بررسی شرایط حرارتی و تأیید سازگاری موتور و تجهیزات متصل به آن انجام شود.
این موتور در فرکانس ۵۰ هرتز برای اتصال ستاره در ولتاژ ۴۰۰ ولت و اتصال مثلث در ولتاژ ۲۳۰ ولت مشخص شده است. در شبکه‌های دارای ولتاژ متفاوت، باید محدوده مجاز درج‌شده روی پلاک و نقشه اتصال ترمینال‌ها بررسی شود.
در فرکانس ۶۰ هرتز نیز ولتاژهای مجاز درج‌شده متفاوت هستند. بنابراین، نباید موتور را صرفاً بر اساس توان آن به هر شبکه سهفاز متصل کرد.
درجه حفاظت IP55 نشان می‌دهد که محفظه موتور در برابر ورود گردوغبار در سطح تعریف‌شده این درجه و پاشش آب از هر جهت محافظت شده است. این درجه به معنی ضدآب بودن برای غوطه‌وری یا مناسب بودن موتور برای همه محیط‌های مرطوب و خورنده نیست.
کلاس عایقی F به طبقه حرارتی سامانه عایقی سیم‌پیچ موتور مربوط است. این ویژگی باید همراه با شرایط بارگذاری، تهویه و دمای محیط در نظر گرفته شود و به‌تنهایی تضمین‌کننده عمر مشخص یا امکان اضافه‌بار نامحدود نیست.
علامت S1 نشان‌دهنده کارکرد پیوسته است؛ یعنی موتور برای کار در بار ثابت به مدت کافی جهت رسیدن به تعادل حرارتی طراحی شده است. رعایت شرایط نامی و دستورالعمل سازنده برای بهره‌برداری صحیح ضروری است.
توان نامی: ۰٫۵۵ کیلووات | سرعت: ۱۴۳۰ دور در دقیقه
مناسب برای بررسی در کاربردهای محرکه صنعتی با سرعت متوسط و توان پایین.

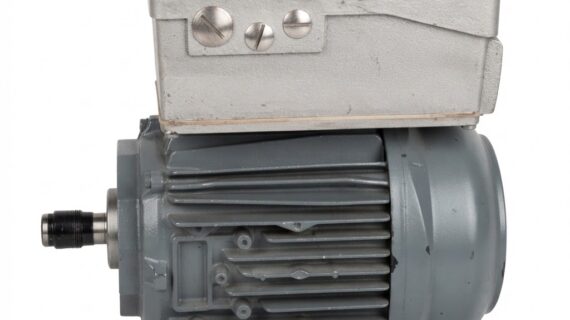

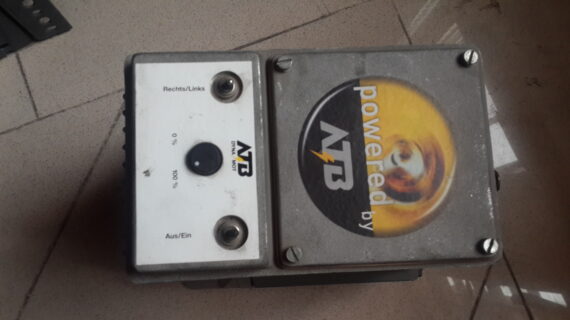

نام دستگاه: الکتروموتور مجهز به واحد کنترل و کلیدهای تنظیم سرعت/جهت (ترکیب موتور و باکس فرمان روی آن)
شماره فنی و متن پلاک: NF80/48-11
مشخصات خلاصه روی پلاک: توان 0.55 kW- ولتاژ 400/230
